从顶会论文一窥CPU Cache工作原理

前几天在看论文时看到这样一段话：We observe that a program often exhibits several different memory access patterns with different objects or at different phases, and they benefit from different Cache configurations. For example, sequential accesses fit a small directly mapped Cache with a Cache line size of multiple consecutive data elements, while accesses with good locality but large working sets fit a relatively large set-associative Cache.

这学期在上计算机体系结构课的时候老师提到过Cache的三种映射方式是direct mapping，set associative和fully associative。但是当时只是单纯记住了这个知识点，并没有理解，因此看上面这段话看的一头雾水，Cache里的数据存储形式是怎样的？不同的workload为什么会受益于不同的Cache映射方式？带着这些疑问，我去查了一些资料复习了一下顺便写了这篇笔记。

首先来明确一下Cache是什么，本文中的Cache指的是CPU高速缓存，是用于减少处理器访问内存所需平均时间的部件。在金字塔式存储体系中它位于自顶向下的第二层，仅次于CPU寄存器。其容量远小于内存，但速度却可以接近处理器的频率。

其实在遥远的PC-AT/XT和286时代，CPU是没有Cache，直接访问内存的。那后来为什么要在CPU寄存器和内存之间设置一个CPU缓存呢？这是因为CPU访问寄存器和内存的延迟差距太大了。

可以看到，访问寄存器的延迟约为0.3ns，而访问内存的延迟为62.9ns [2]，两者之间差了数百倍，如果在Cache中没有我们想要的数据，那么CPU就需要等待漫长的load操作将数据从内存copy到Cache中。因此后来引入了多级Cache，等级越高，速度越慢，容量越大。在3级Cache的缓冲下，相邻Cache之间和Cache与memory之间的延迟差距也越来越小。让我们来看一下一个真实的案例——ARMv8-A架构的Cortex-A53处理器的Cache组织方式[3]（Switch上的SoC——Tegra X1里就是四个Cortex-A57核心和四个Cortex-A53核心）。

Cortex-A53 通常采用两级或多级Cache来实现，即小型 L1 指令缓存(instruction Cache)和数据缓存(data Cache)以及较大的统一 L2 缓存，该缓存在集群(cluster)中的多个内核(core)之间共享。此外，还可以有一个外部 L3 缓存在集群之间共享。CPU每个core都有一个私有的L1 Cache。一个cluster内的所有core共享一个L2 Cache，L2 Cache不区分指令和数据，都可以缓存。所有cluster之间共享L3 Cache。L3 Cache通过总线和主存相连。

现在我们只知道了Cache是什么，以及为什么要有Cache，那先来思考一个问题，如果是你来设计Cache，你会考虑哪些方面？

首先，Cache的大小应该是多大呢？里面的内容的组织形式是什么样的？第二，既然是作为CPU寄存器和内存之间的缓冲，那么肯定是存储内存中的数据，怎么存储和寻找呢？另外，既然是将内存中的数据复制到Cache中，一致性的问题也需要考虑，如果内存中的数据改变了但是Cache中的数据没有变，这时CPU再去Cache中访问数据就会访问到过时的数据。

天呐，居然要考虑这么多，那我们还是先来直接看看现在的Cache的工作方式是什么吧。

众所周知，在程序执行过程中，CPU会从内存中读取所需的数据到Cache中，而需要取哪些数据是根据所需数据的地址来决定的，一个地址对应一个字节，32位系统的地址空间就是2^32B即4GB，64位系统的地址空间就是2^64B（以目前的科技发展水平来说基本不可能用完）。一种比较直观的想法是，在Cache中存储一些访问过的数据作为缓存，CPU读取数据的时候先去Cache里面找，如果找不到就去内存里读，读到了顺便就放在Cache里。但是程序访问内存具有空间局部性的特征，短时间内访问的数据或是指令大概率会在一段连续的地址范围内，因此Cache和内存之间的传输却不是以单个字节进行的，而是一次取特定大小的连续内存。这个特定大小我们就称为cache line。它也是Cache的基本组成单位。cache line的大小在4-128字节，一般为64B。Cortex-A53的cache line大小就为64B。注意这里Cache的大小（或者说容量）不包括标记位（tag）和有效位（后面会提到）。

那么现在我们知道了Cache是由一个个cache line组成的，那Cache里肯定不能光存储数据，不然CPU靠什么来查找里面的数据呢？

我们假设这样一种情况：

• 64位系统（地址用64bits=8Bytes表示）
• 32GB=2^35B内存
• 1MB=2^20B L1 Cache
• cache line大小为64B

最早的时候Cache使用一种叫做direct mapping的组织方式。在这种模式下，64位地址被分为3个部分。首先，L1 Cache中一共有1MB/64B=2^20B/2^6B=2^14个cache line，因此我们需要14位 Index 来标记是哪一个cache line。找到了cache line之后，需要6位 Offset 来在64B的cache line中找出是哪一个Byte，还剩下64-6-14也就是44位我们将其作为标记位（tag）。可能有聪明的同学已经想到了，我们只需要两个部分也就是Index和Offset就可以定位Cache中一个cache line中的某一个字节了呀，为什么还要设置tag呢？

这是因为我们刚才一直讨论的是地址，这64位地址不仅仅是用来在Cache中寻找cache line的，它同时也是内存中的一个字节的唯一标识，也就是说，后14+6=20位相同但前44位不同的地址，尽管他们指向了Cache中同一条cache line中的同一个字节，但是它们标识的是内存中的不同位置！因此CPU拿着一条地址在Cache中寻找数据的时候需要tag来标识我们正在寻找的数据究竟是不是正确的，相应地，每条cache line中也必须包含tag。

那这种方式有没有什么问题呢？设想一下如果我们需要并行访问内存的多处区域，如果这些区域正好包含了Index相同的内存地址，那么就会频繁地发生冲突，因为它们都要用到Cache中的同一条cache line，从而降低性能。这种现象叫做缓存颠簸（cache thrashing）

那么有没有方式可以减少这种冲突造成的影响呢？思考一下，在冲突发生时，我们可不可以通过某种方式减少这种内存的频繁换入换出？

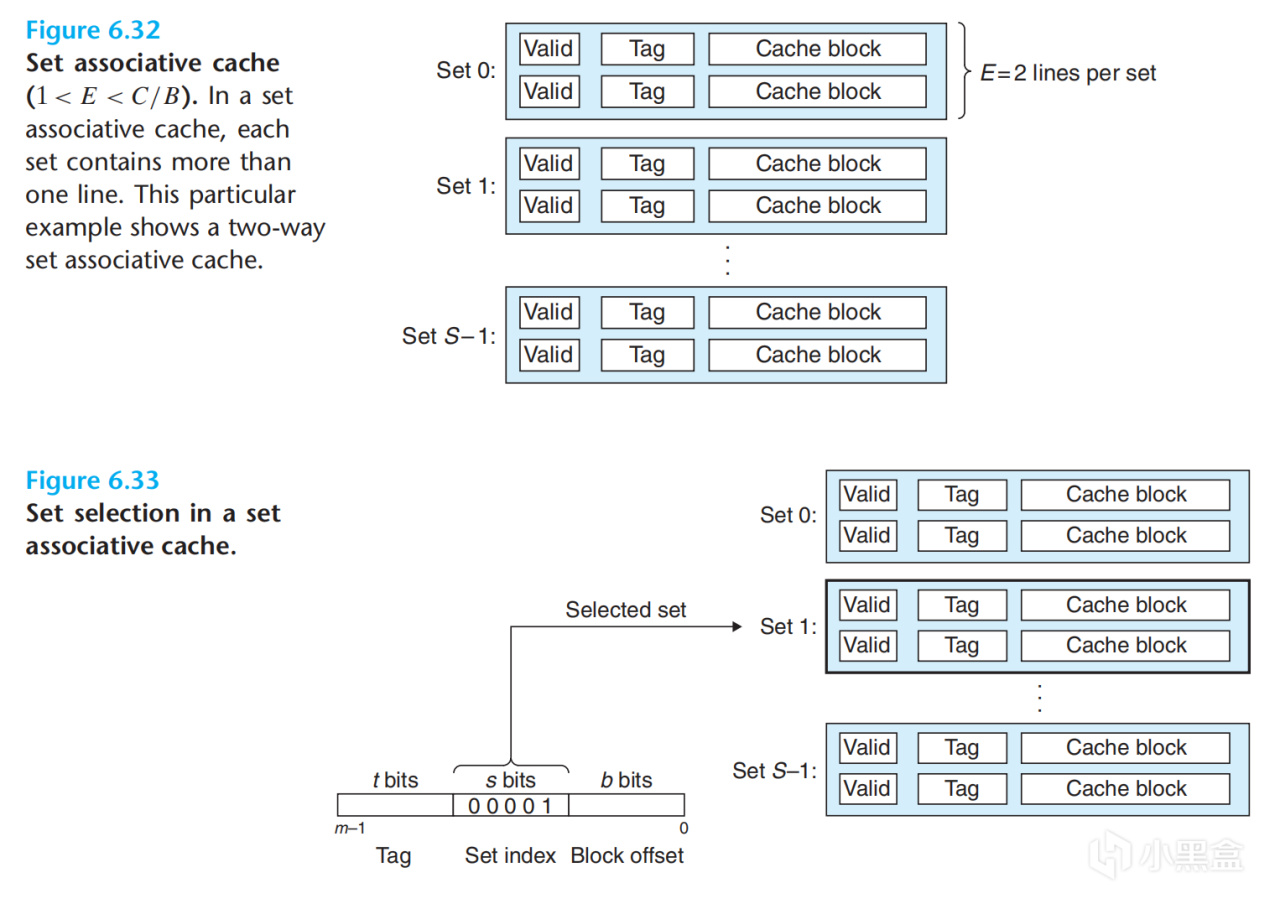

答案是有的，现在的Cache普遍采用一种叫做Set Associative的方式进行组织，简单来说 n-way associative 就是把Cache进行了分组，使得每个组（Set）里面有n个cache line，这样在遇到Index相同但是tag不同的情况时就可以在一个组中同时存n个cache line，比如2-way associative就是下面这种形式，下面我们假设CPU为4-way associative

那我们现在看看在set associative的情况下如何寻找cache line，在L1 Cache中一共有2^14个cache line，而又因为是4-way associative，因此一共有2^14/2^2=2^12个组，也就是说我们需要12位Index来找到是哪个组。同时我们同样需要6位Offset来在64B的cache line中找出是哪一个Byte。

那64位的地址我们已经用掉了6+12=18位，剩下的46位我们将其作为标记位（tag）

CPU在访问Cache时，先根据index找到set，然后将组内的所有cache line对应的tag和地址中的tag部分对比，如果其中有相等的就说明缓存命中也就是找到了所需数据。

对比一下direct mapping和set associative，我们可以发现其实direct mapping也可以看做成set associative中set大小为1的情况。那有大胆的同学可能会想，如果把set大小增大，变成整个Cache会怎么样呢？这种情况我们就称为fully associative。

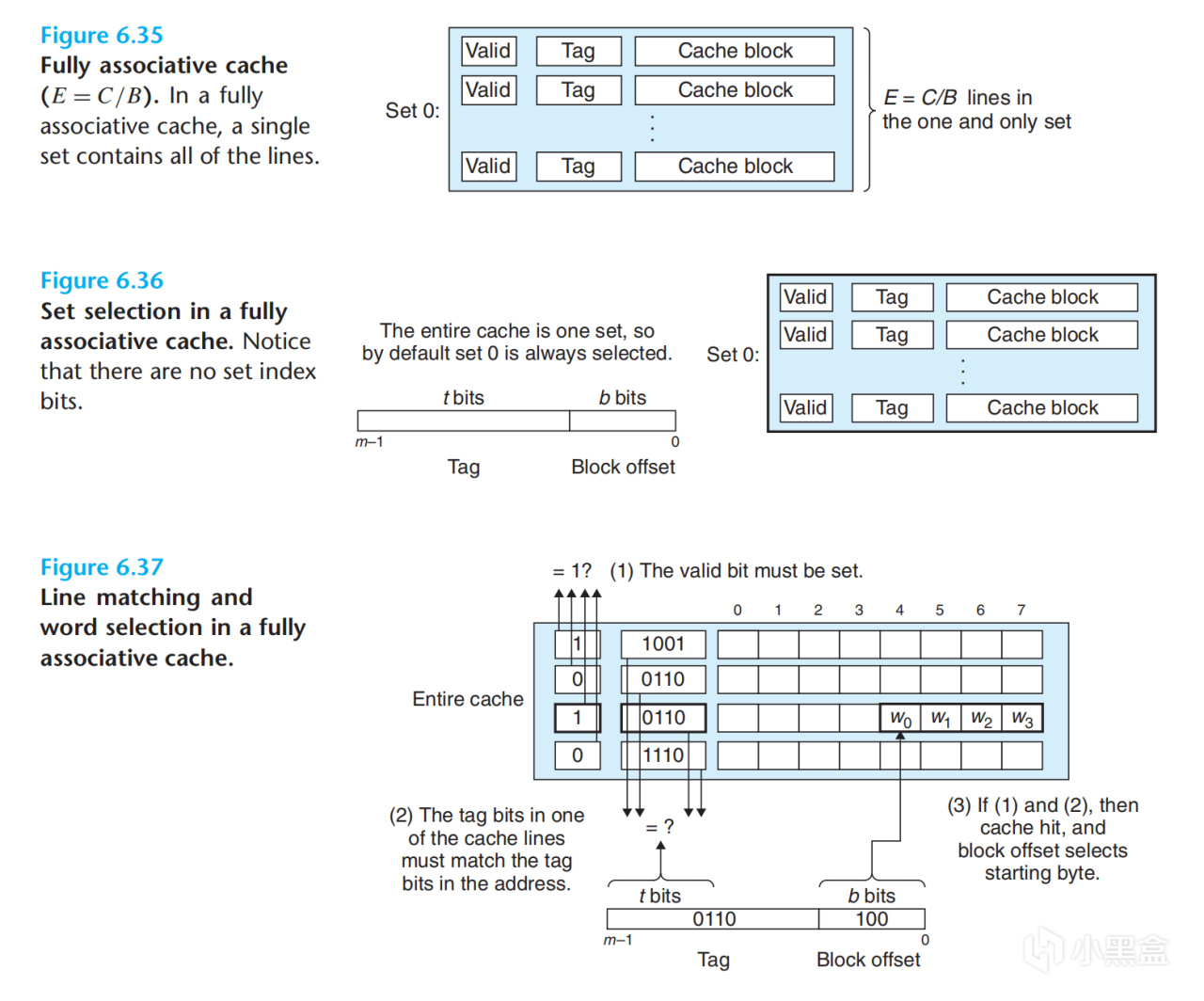

在fully associative的情况下，因为整个Cache就是一个组，那么我们就不需要Index来寻找是哪个set了，因此地址只剩下了tag和offset。因为在访问Cache时高速缓存电路必须并行匹配许多tag，想要构造又大又快的fully associative cache是十分困难且昂贵的。因此fully associative cache只适合做小容量的cache，如TLB（又是一个坑）。

最后我们回到刚开始的那段话，为什么顺序访问适合具有多个连续数据元素的cache line大小的小型direct mapped cache，而具有良好局部性但较大工作集的访问适合相对较大的set associative cache呢。这是因为direct mapped Cache能够利用顺序访问的局部性，将连续数据元素映射到同一个cache line中，取了一个元素相当于取了相邻连续的多个元素。具有良好局部性说明程序访问内存会比较集中在某一个范围内，因此最好用大一点的Cache把这块内存尽量装下，此外，工作集较大说明程序运行时访问内存范围较大，如果是direct mapped cache很有可能会出现thrashing，因此最好使用set associative cache。

关于CPU Cache这次先讲这么多，后面会（视心情）更新其他关于存储相关的知识笔记。（可能也会更新一些生活方面的？）
